CX-6B光纖陀螺測斜儀

CX-6B 光纖陀螺測斜儀 用途：

測定：對接孔，定向射孔，凍結孔，探礦孔的頂角和方位角，確定鉆孔在

地下的空間位置。適用于磁鐵礦或鐵套管內測量鉆孔的頂角和方位角。

主要技術參數：


1，頂角測量范圍：0°— ±85°；精度：±0.1度。

2，方位角測量范圍：0°— 360°；精度：±1度。(自動尋北，無需孔口定向)

3，測頭外徑：Ф53mm，40mm 二個規格，長度：1000mm，深度：0 — 2000m。

4，工作溫度：-10°C — +60°C，工作電壓：直流可充。

5，采用光纖陀螺，自動尋北，沒有累計誤差。

6，自動存儲式，無需電纜，用鋼絲繩下放探頭，可與各種鉆機絞車對接。

7，獲**，產品獲**創業基金支持。

CX-6C 配件:

探頭一個,充電器一臺,說明書一份,軟件光盤一張,密封器圈6個.USB線一根, 充電線

一根,鋁合金儀器箱一個.計時器(馬表)一塊,工具一把.孔口夾盤1個。計數器一

套。

**注冊商標
一、陀螺測斜儀選擇方法：

（我們是測斜儀，有30年的測斜儀設計，監測施工經驗，有專家團

隊為您提供各種技術支持。）

CX-6C 光纖陀螺測斜儀（自動尋北）（獲得**科技部創業基金支持）

下列情況可以考慮選用CX-6C 光纖陀螺測斜儀

1。各種定向鉆孔，如：凍結孔，定向對接孔，射孔，礦山通風孔等。

2。在磁鐵礦地區的探礦孔。

3。在鐵套管內測鉆孔斜度。

4。石油勘探孔測斜。


⒈ 頂角測量范圍：0°～±85°；精度：《±0.1度。自動存儲式，無需電纜。（由

繩索取芯絞車或配置的絞車提升。）（利用鉆機上繩索取芯的鋼絲繩把探頭放入孔內

測量。測量深度配有鋼繩深度計數器）

⒉ 方位角測量范圍：0°～360°；

尋北精度：±1度。（頂角：2-60度），(或：開孔88-40度）

尋北精度：±2-3度。（頂角：0-2度），(或：開孔0-88度）

自動尋北.（以地球磁北為方位角的基準點。）


⒊ 探頭外徑：Ф53 mm，長度：1100mm


⒋ 適應鉆孔內經范圍：≥Ф58mm；深度：0 ～2000m。


⒌ 工作溫度：-10℃～+70℃。（加隔溫筒探頭外徑：Ф63 mm：-10℃～+130℃，深

度：0 ～2000m）


⒍ 鋰電池供電。可以連續工作8小時。


7．飄移：±0.01°/1小時。

8，抗震性達到普通運輸要求。能滿足各種惡劣條件下的野外測量。。

9。軟件在XP 或VIN7操作系統下運行。

特點：

采用光纖陀螺，自尋北.無測量累計誤差，零點飄移0.01 度可滿足測量精度要

求，抗震性達到一般運輸要求，是真正意義上的陀螺測斜儀。（目前的框架陀螺零飄

是4-8度/小時。一個孔測量2個小時就是16度誤差，再加上本身測量誤差綜合起來測

量結果沒有意義了，而撓性陀螺抗震性差達不到運輸的要求，太容易壞很難滿足現場

測量需求，而光纖陀螺由于沒有復雜的機械結構而采用光纖陀螺因此具有精度高，零

飄小，穩定性好，抗震性高等優點，另外采用航天器件，這樣完全能滿足現場

各種惡劣條件的測量要求。

三.使用方法：

通過電腦給探頭設置測量點數及間距，通過鋼繩將探頭放入孔中，定時定點測量自動

存儲，回到地面通過USB接口傳到電腦中自動計算頂角及方位角。并打印出報表及曲

線圖。

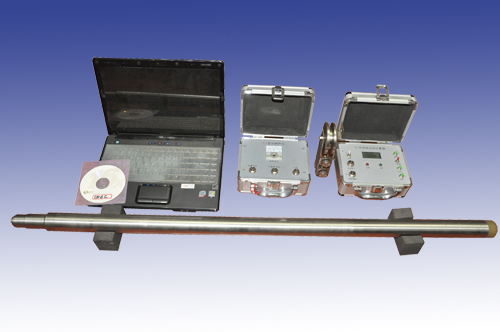

CX-6C 光纖陀螺測斜儀

配件清單
1：CX-6C 探頭一個,
2：充電器一臺,
3：計數器一臺,
4：說明書一份,
5：軟件光盤一張（3D顯示）,
6:密封器圈6個，
7：USB線一根,
8：充電線一根,
9：鋁合金儀器箱1個，
10：計時器(馬表)一塊,
11：工具一把.
