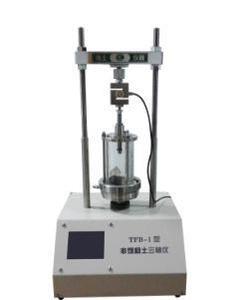

TFB-1非飽和土應變控制式三軸儀

    TFB-1型非飽和土應力應變控制式三軸儀可以對飽和土和非飽和土進行等應力、等應變控制三軸試驗。飽和土的三軸試驗的項目有UU試驗、CU試驗、CD試驗、不等向固結試驗、等向固結試驗、K0試驗、應力路徑試驗和應力控制試驗，可以控制基質量吸力的非飽和土三軸試驗。儀器各部分采用單片機控制，能夠工作，可以接受計算機控制，計算機軟件控制和數據采集。該儀器屬于多功能柔性控制三軸試驗儀。

    計算機控制和采集軟件設計依據為GB/T50123-1999《土工試驗規程》和SL237-1999《土工試驗規程》。計算機與單片機之間采用多路通信方式，進行數據交換，完成概述中提出的各項功能要求。各控制器可以根據PC機的指令，將實驗過程中的數據傳輸給計算機，計算機實時繪制曲線，保存數據。

二、主要技術參數：

    1、 軸向力：0～30kN    測量精度±1% 。

    2、 控制方式：a.等應變控制：0.002～4mm/min  ±10%。

                  b.等應力控制：0kN～30kN，控制精度±1%。

    3、 土樣規格：Φ39.1×80mm，Φ61.8×125mm。

    4、 周圍壓力：0～0.8MPa  控制精度 ±0.5%FS  設定值(0.01～0.8MPa)。

    5、 反壓力1：0～0.8MPa 控制精度  ±0.5%FS   設定值(0.01～0.8MPa)。

    6、 反壓力2：0～0.8MPa 控制精度  ±0.5%FS   設定值(0.01～0.8MPa)。

                  a.恒壓控制方式；b. 恒流量控制方式（0.02～30ml/min）

    7、土樣外體積變化：0～100ml。

    8、內體積變化：0-50ml。

    9、位移測量范圍：0-30mm。

    10、陶土板的進氣值：<500kPa。

        11、電源：AC220V/50Hz，800W。
