CS400Z電化學腐蝕摩擦磨損試驗儀

CS400Z電化學腐蝕摩擦磨損試驗儀

產品介紹

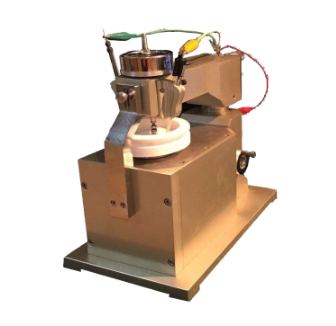

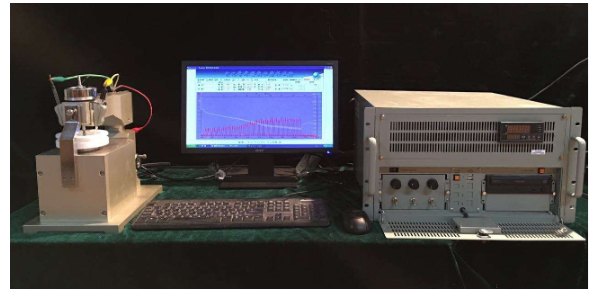

      CS400Z電化學腐蝕摩擦磨損試驗儀內置CS電化學工作站，針對材料表面及薄膜在不同載荷、不同轉速在腐蝕液體中進行旋轉運動形式的摩擦性能和耐磨強度進行定量評價。主要模擬海、江湖、河及人體體液中的腐蝕摩擦狀態。

工作原理
    CS400Z電化學腐蝕摩擦磨損試驗儀運用球-盤之間摩擦原理及微機自控技術，通過砝碼或連續加載機構將負荷加至球上，作用于試樣表面，同時試樣固定在測試平臺上，并以一定的速度旋轉，使球摩擦涂層表面。通過傳感器獲取摩擦?xí)r的摩擦力信號，經放大處理，輸入計算機經A/D轉換將摩擦力信號通過運算得到摩擦系數變化曲線。

μ=F/N
μ—摩擦系數
F—摩擦力
N—正壓力（載荷）

      樣品至于樣品槽內，通過工作電極和參比電極可以得到摩擦過程中電化學腐蝕變化。
      通過摩擦系數曲線的變化得到材料或薄膜的摩擦性能和耐磨強度，即在te定載荷下，經過多長時間（多長距離）摩擦系數會發生變化，此時薄膜被磨損并通過稱重法得到材料表面磨損量。

技術指標

儀器主要技術指標：
加載方式：砝碼加載
載荷: 10g～2000g、精度0.1g
平臺轉速: 0.01轉/min～3000轉/min
精度±1轉
升降高度：20mm
旋轉半徑：3mm～20mm
電化學模塊：一套聚四氟乙烯或者尼龍的旋轉模塊電化學耐腐蝕槽、電極夾持組件以及電化學工作站連接部分
電化學指標：
硬件參數指標
恒電位控制范圍：±10V
摩擦腐蝕電位控制精度：0.1%×滿量程讀數±1mV
摩擦腐蝕電位靈敏度：10mV(>100Hz), 3mV(<10Hz)
摩擦腐蝕電位上升時間：﹤1mS(<10mA),<10mS(<2A)
參比電極輸入阻抗：10¹²Ω||20pF
槽壓輸出：±21V
摩擦CV 和LSV掃描速度：0.001mV～10000V/s
摩擦CA和CC脈沖寬度：0.0001～65000s
摩擦SWV頻率：0.001～100KHz
AD數據采集：16bit@1MHz，20bit @1kHz　
DA分辨率：16bit，建立時間：1mS
通訊接口：USB2.0
恒電流控制范圍：±2.0A
摩擦腐蝕電流控制精度：0.1%×滿量程讀數
摩擦腐蝕電流靈敏度：<10pA
摩擦腐蝕電流量程：2A～200nA, 共8檔
z大輸出電流：2.0A
摩擦腐蝕電流掃描增量：1mA @1A/mS
摩擦腐蝕電位掃描電位增量：0.076mV @1V/mS
摩擦DPV和NPV脈沖寬度：0.0001～1000s
摩擦CV的z小電位增量：0.075mV
摩擦腐蝕電流與電位量程：自動設置
低通濾波器 ：8段可編程
摩擦磨損控制組件
電化學阻抗測量指標
信號發生器
頻率響應：10mHz～500KHz
頻率準確度：0.005%
DDS輸出阻抗：50Ω
正弦波失真率：<1%
掃描方式：對數/線性，增加/下降
信號分析器
z大積分時間：10⁶個循環或者10⁵S
z小積分時間：10mS 或者一個循環的z長時間
直流偏置補償
電位補償范圍：-10V～+10V
帶寬調整：自動或手動設置, 共8級可調
摩擦副夾具:  ф3mm、ф4mm、ф5mm、ф6mm；
摩擦副： GCr15鋼球；AlO陶瓷球 ；ZrO陶瓷球；SiN陶瓷球；
測試操作：鍵盤操作，微機控制
數據處理：加載曲線線性修正生成Access、Excel數據庫文件、Word實驗報告、Jpeg圖片
