OLSX1500數顯扭矩扳手

OLSX1500數顯扭矩扳手

致用戶： 請仔細閱讀此使用說明書后，并正確的按要求使用我公司的產品。若有任何問題，請與我公司售后人員聯系。保管好此說明書。

(1)  請勿在使用說明書規定以外的使用場所進行使用。

(2)  請勿私自拆卸安裝OLSX數顯扭矩扳手。

(3)  請?jiān)谑褂弥埃瑱z查OLSX數顯扭矩扳手設定的參數是否滿足使用要求。

(4)  請勿當普通工具進行敲擊，否則將損壞該產品。

(5)  請?jiān)谡f明書規定的扭矩范圍內使用該產品，避免損壞產品的精度。

(8)  請定期對產品進行校準，以保證產品的精確度。

(9)  在使用數顯扭矩扳手之前，請先確認零位顯示“0”，如果不是顯示“0”，請將產品水平放置，在產品不受外力的情況下，短按清零鍵，如果顯示“0”，則證明產品可以正常使用，如果無法顯示“0”，請聯系我們的售后人員進行維修；

(10)請勿過載使用OLSX數顯扭矩扳手，避免造成安全事故；

(11)在需要充電的時候，為了快速安全的給OLSX數顯扭矩扳手的電池進行充電，請使用我公司提供的充電連接線和充電頭進行充電，避免損壞電池或降低電池的耐用性；

一、概述

OLSX數顯扭矩扳手是一款 操作簡單方便，顯示大方清晰，耐用度好的gao檔精確的數字型扭矩測量工具，廣泛應用于具有較高緊固扭矩的場所和檢測工位。

二、產品功能

2.1跟蹤模式：使用加力過程中，跟蹤顯示所加扭矩值，卸載后屏幕顯示為0.00。

2.2峰值模式：加力過程中，顯示值隨著緊固力矩的增大而增大，停止加力，顯示值為停止加力前的Z大扭力峰值，使用者可以檢查力矩值的大小，并可將此扭矩值存儲下來。

2.3預置模式：當達到設定的預置扭矩范圍可進行聲光報警。

2.4具有五種不同的扭矩單位可供使用選擇切換（N.m、ft.in.、ft.lb、kgf.cm、kgf.m），以滿足不同的扭矩檢測緊固場所使用選擇。

2.5具有電池電量自動測量顯示的功能：顯示屏具有電池電量的自動監測顯示功能，當電池使用一段時間后沒有足夠的使用電壓時，會自動報警提示對電池充電；

2.6在峰值模式下可對檢測的扭矩峰值進行手動或自動保存；

2.7可根據預置報警的扭矩范圍上下限設定，不同燈光顯示聲光報警，以提醒操作者Z恰當?shù)呐ぞ鼐o固和檢測；

2.8顯示界面全中文顯示，更容易操作，理解；

三、產品參數

3.1供電電池：3.7V可充電環保鋰電池；

3.2安全使用OLSX數顯扭矩扳手的扭矩范圍：產品參數表提供的扭矩范圍內使用；

四、數顯扭矩扳手各部分名稱

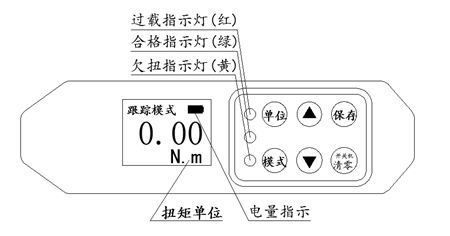

五、數顯扭矩扳手顯示組件界面如下圖：

六、操作步驟：

   OLSX數顯扭矩扳手操作方法有四種操作模式，分別為跟蹤模式操作，峰值模式操作，預置模式，數據查看模式操作；

6.1跟蹤模式操作(主要是應用在檢測一個時時扭矩的大小工序)

 在跟蹤模式下，短按模式鍵進行跟蹤模式、峰值模式、預設模式的循環切換；

  在跟蹤模式下，短按單位鍵進行五種扭矩單位的循環切換；

  在跟蹤模式下，短按開關機清零鍵鍵進行清零操作，長按該鍵進行開機和關機操作；

6.2峰值模式操作（主要應用在檢測和緊固Z大扭矩值的工序）

在峰值模式下操作，首先對需要緊固的扭矩值在預置模式下進行設置，設置完成后按保存鍵保存設置的扭矩值；在操作過程中，當達到預設扭矩值的80%，黃燈開始亮，并伴隨蜂鳴器報警，當達到預設扭矩值下限，綠燈亮，并伴隨蜂鳴器的聲音報警；當超過預設扭矩值的上限，紅燈開始亮，同時會伴隨急促的滴滴報警聲提示聲響。

在峰值保持模式下，短按模式鍵進行跟蹤模式、峰值保持模式、預設扭矩值模式的循環切換；

  在峰值保持模式下，短按三角鍵進入數據查看模式；

  在峰值保持模式下，短按開關機鍵進行清零操作，長按開關機鍵進行開機和關機操作；

6.3數據查看模式操作（主要應用于對峰值保持模式下緊固保存的數據進行查看，刪除操作）在數據查看模式下，保存的扭矩值數據，如果在預設扭矩值的上下限范圍內，保存的扭矩值顏色為綠色，否則為紅色。

在峰值模式下，短按三角鍵可以進入數據查看模式；

在數據查看模式下，短按模式鍵回到峰值保持模式；

6.4參數設置模式操作

該界面為峰值保持模式下的自動保存數據時間的設定和扭矩預警上下限設置，可以通過三角鍵進行增加和移位操作，設定完后，按保存鍵進行保存。

七、更換電池操作

     擰開電池電池蓋，取出電池盒，拆掉電池進行更換，更換好后復位。一般情況下不需要更換電池。

八、數顯扭矩扳手的清單

   數顯扭力扳手        1把

   使用維護操作說明書  1份

   充電頭              1個

   充電線              1個

   包裝盒              1個
